占美摇臂(JIMMY JIB)安装指导图解
占美摇臂由臂杆（前臂、主臂、后臂）、遥控云台、佳能镜头（8针）控制配件、控制盒、电池盒、聚焦/变焦/光圈控制手柄、云台控制手柄、水平（垂直）控制马达集成、控制电缆、钢索、重型三角架、车架、路面移动系统等配件组成。占美摇臂适用所有专业广播级摄像机或电影摄影机使用（对应的镜头控制套件不同），标准摄像机镜头控制套件为佳能镜头（8针），可选配富士镜头（12针）控制套件。
占美摇臂在安装中由于较多，在安装过程中可依从移动系统（车架、路面车轮）、臂杆部分、云台到摄像机安装，然后进行调试。可参考以下占美摄像摇臂安装指导：

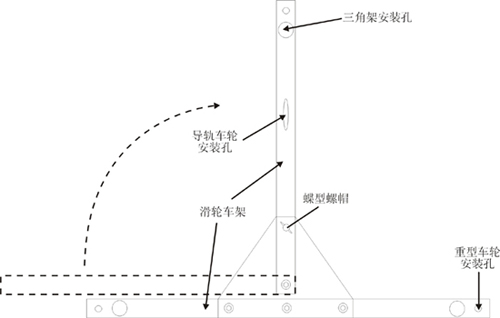

1.滑轮车架的安装：先松开三角铝板上的蝶型螺帽，取出螺丝，然后滑轮车的两条铝合金腿转成90°，并将螺丝重新通过三角铝板和垂直腿上的洞，用蝶型螺帽锁紧。

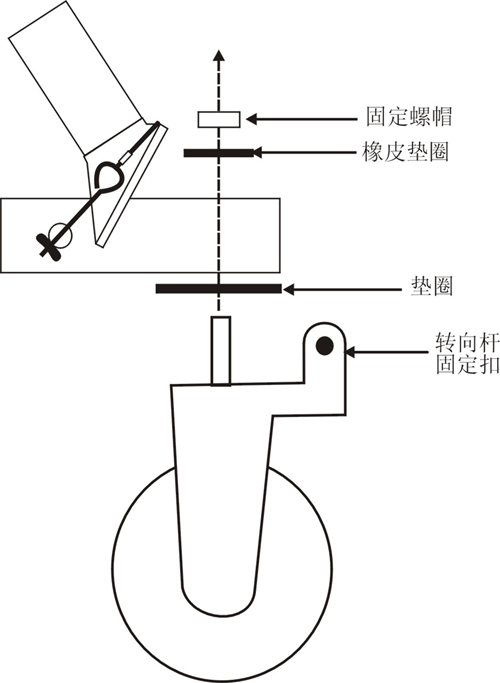

2.路面车轮及导轨车轮的安装：在滑轮车架的三个尽头都有一个较小的圆孔，按图二把车轮从下面插入，注意不要遗漏垫圈，然后将固定螺帽旋上，旋紧后用内六角锁紧。注意，其中一个轮子是带转向杆固定扣的，这个轮应安装在单端位置，如果使用导轨车轮的话，单端的轮应装在导轨车轮安装孔而不是尽头的一个，并放到导轨上调好与另两个轮子的距离后才锁紧。

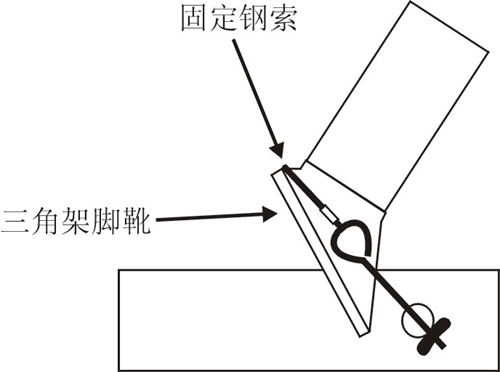

3.三脚架的安装：先把脚锁及中置延伸器松开，然后把三角架展开，按图三把脚靴插入滑轮车架上的三个安装孔上，找出固定钢索，带固定扭的脚锁，把脚锁插上，固定钢索跨过脚靴及脚锁上两端的小孔，用蝶型螺帽旋上并拉紧后锁紧锁定钮。最后把三角架的脚锁及中置延伸器锁紧。
4.臂杆的安装：把主臂杆放到三角架平台或安装平台上，让三角架中心的长螺丝杆对准主臂杆底座上的螺孔，然后用三角架的长螺丝杆将主臂杆部分旋紧。如果是标准型以外的型号，此时可在支撑架帮助下装上延长臂杆，注意除标准型号没有前延长臂杆外，每一个加长型号都会增加两根前延长臂杆，而所有前延长臂杆的长度都是一样的，而且顶上是有三个孔的，短的一根延长臂杆是用于后延长的，超级型及超级加长型只有一根后延长臂杆，终极型有两根后延长臂杆。另外，为方便电动云台遥控电缆的安装，在安装延长臂杆时应同时把电缆穿进臂杆内，同时注意务必锁紧六角螺丝以保障安全。

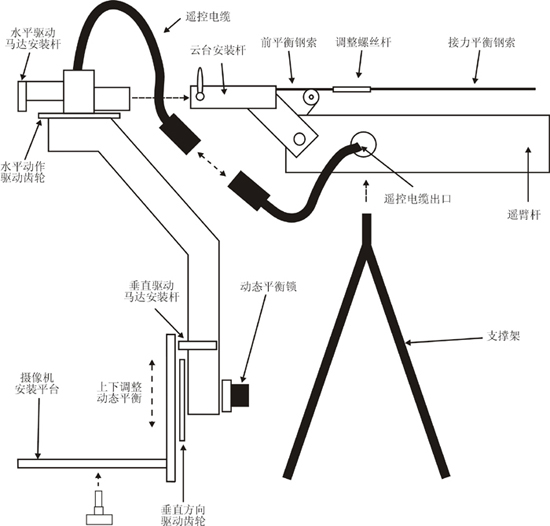

延长臂杆全部安装完成后，就可把前臂杆装上，然后按上图装上电动云台。此时，支撑架应放在前臂杆底部的孔上以支持整个臂杆及电动云台的重量。
5.电动云台的拉力平衡和臂杆的稳定：为使电动云台在臂杆上下摇动时能保持相应的平衡状态，一根拉力平衡钢索会从遥臂的后面把前臂杆拉着，较长的型号除了中间一根拉力平衡钢缆外还在左右两边和中间一根到两根钢缆把延长臂杆拉紧保持稳定的。在安装拉力平衡钢索时，需有其他人帮忙把电动云台提起，把平衡钢缆扣上后再放开，安装拉力平衡钢缆及其保险锁的方法请参看图五，注意接力钢索与前后平衡钢索的接口上保险锁的保险环是必须的。

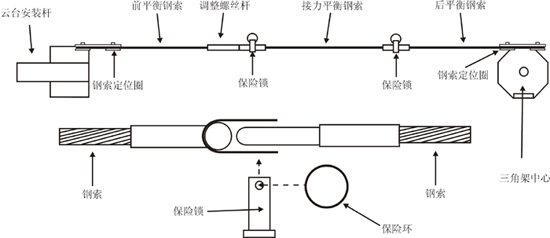

拉力平衡钢索及接口保险锁的安装

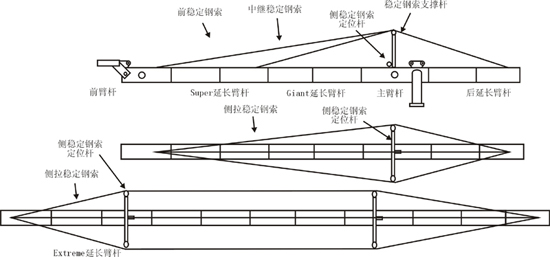

平衡稳定钢索的安装
注意在安装稳定钢索时，需通过主臂杆上的支撑杆，在拉钢索前，主支撑杆及两边的支撑杆都需要先装好，以免拉好钢索后无法装上，此时可把平衡铁饼安装杆装在后臂杆上并按长度加上大部分的平衡铁饼，稳定钢索及支撑杆的安装如图六，注意十米型号(终极型Extreme)有两根侧稳定钢索定位杆，一根在主臂杆，另一根在第六节的延长臂杆上。
6. 摄像机的安装：摄像机的安装分两部分，为静态平衡与动态平衡调整，在调整前首先用摄像机安装钮把托板装到云台上的安装平台，摄像机需要把所有配件装好，包括电池和对焦及光圈驱动马达等，对焦及光圈驱动马达请看图七，在安装对焦及光圈驱动马达时，应把镜头的对焦和光圈环转到任意一方的尽头，才把齿轮扣上去，注意锁紧马达时，对焦马达压上去时是有弹性的，应尽量压紧，然后把锁定钮锁紧，但在调试前先不扣紧，如果使用带富士镜头的摄像机需另配齿轮，这个齿轮是加在原有齿轮上的，不要把原有齿轮拆下来，然后把摄像机装到云台上，并按示意图的方向用螺丝把齿轮固定，最后把电动云台的水平及垂直驱动马达也装好并把驱动齿轮扣好，就可以把所有电缆接好，连接电缆时，只需注意对焦及光圈的驱动电缆是相同的插头但都标有颜色，不要弄错就可以了，其他插头只有一个位置可接上，是不会出错的。

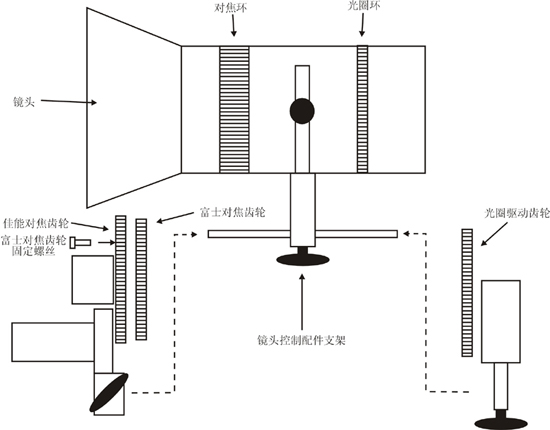

镜头配件安装
镜头的遥控插头在镜头的把手底下，原有电缆是配佳能镜头的，部分富士镜头需配转接电缆，并需注意要把镜头的控制转到遥控(Servo)位置。
这时就可调整摄像机的静态和动态平衡，首先是静态平衡，与一般的三角架云台一样，这是把摄像机托板的位置前后移动来达成静态平衡的，而动态平衡就不一样，参看图四，云台上有一个动态平衡锁，先把他松开，然后把整个摄像机安装平台上下调整，先轻轻锁紧，然后以垂直方向转动摄像机，直到摄像机在每一个角度都不会前后倒，其动态平衡就调好了，这时可把动态平衡锁锁紧。

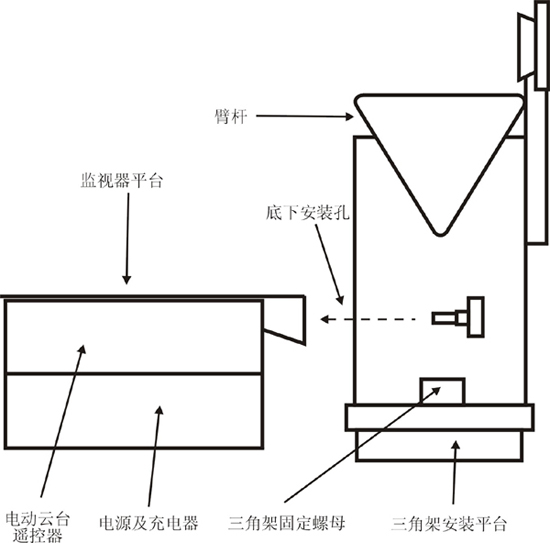

7. 安装遥控器及电源和充电器：遥控器与充电器是连成一体的，安装在主臂杆旁边，在安装时用带把手的螺丝把遥控器固定在最底下的一个孔上，上图所示。遥控器的顶部就是用于放置监视器的，注意遥控电缆只包括一根视频电缆，监视器需配有串环输出或使用视频分配放大器。
如果是终极型的话，会多带一个监视器摇摆安装臂，用于把遥控器及监视器装在延长臂杆上并可随臂杆上下摇摆摇动，方便使用。

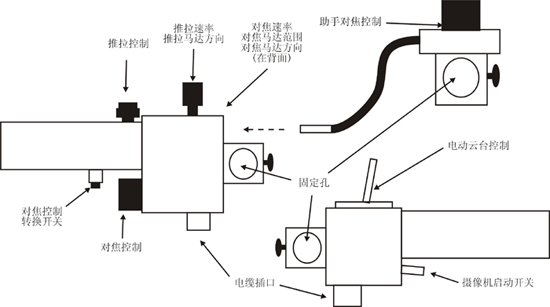

遥控器安装好之后就可以把遥控电缆连上，其他遥控配件如推拉手柄、助手对焦控制和云台遥控器等是安装在平衡铁饼安装杆上的，所有插头都是独一无二的，只要分别接上电源和控制连线就可以开始调试，上图所示。
8.系统调试：所有设备及配件安装完成后就可以开始调试，首先接上电源，把电源及充电器的保护断路开关打开，供电器的电源指示灯应亮，然后打开遥控器的电源，其电源指示灯也应亮起来，首先检查镜头推拉是否工作，如果工作不正常的话，应把遥控器背后的镜头种类转换开关按一下，这是佳能及富士镜头控制讯号的转换，在对焦控制方面，控制有两个，一个在推拉手柄的底下，另一个是独立的助手对焦控制，两个控制的转换开关在手柄的底下，在控制前先把两个对焦控制调到任意一面的尽头，然后把镜头上的驱动齿轮扣上去并锁紧
这时检查一下控制云台的遥控，看摇杆的操作方向与云台的转动方向是否对应，如果不对的可在遥控器后面的水平方向及垂直方向转换开关按一下。
在手柄上及摇杆上，除对焦，推拉的控制外，还有调整速率的控制及开关，具体位置请看图示，云台的转动速度，速率及摇杆的中点位置都是在遥控器的面板上调整,具体位置请看图十一，光圈控制方面，由于一般遥控摄像机都会使用自动光圈设置，或在摄像机配用遥控适配器及遥控器的情况下，镜头上的光圈驱动齿轮就不需要扣上，使其自动或遥控手动。
如发现云台摇杆在中点位置时云台出现移位时，可调整遥控器面板上的中点调整电位器，让摇杆在自动回中时云台不动。
9. 控制微调：在调试过程中会有两种情况必须做出调整，这是正常的。第一个是镜头对焦齿轮的转动范围，因为每一个型号镜头的对焦环都有不一样的圆周，可在推拉手柄上左边一个(Focus Travel)的电位器来调整，先把对焦调整旋钮调到尽头，并注意齿轮的旋转方向，再调到另一面的尽头，如果镜头出现齿轮打滑或未到尽头的话就需要调整电位器，直到整个调整范围与镜头对焦圈的转动范围对应为止。

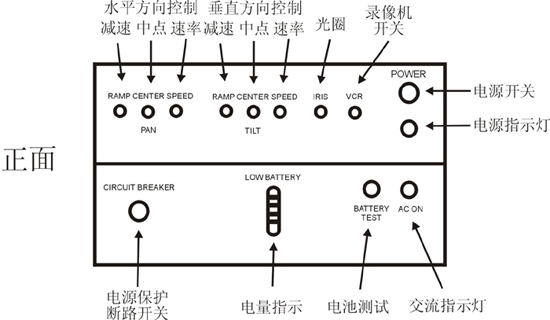

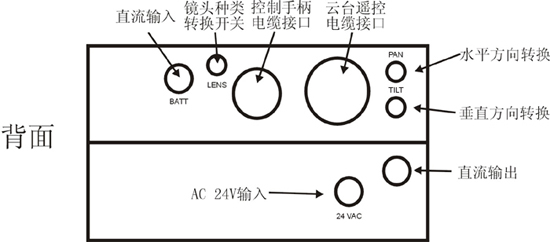

控制盒示意图
推拉控制与对焦控制都带方向转换及调速控制，可按个人及拍摄需要来调整。

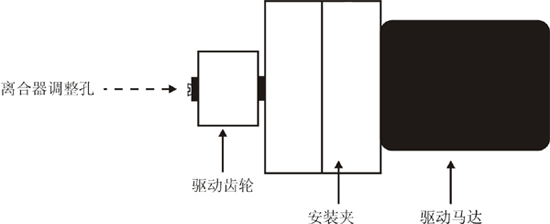

另一个可能需要调整的是云台驱动马达的力矩，如果发现控制摇杆无法转动云台，马达在打滑时就需要调整马达的离合器，在方向驱动马达的小齿轮中心上有一个小孔，用带来工具中的最小的一根内六角插进去松开，用一字螺丝刀在小范围里调整，直到摇杆控制能轻松转动云台为止，参考上图。
