占美摇臂Z轴系统（Dutch Roll）安装

　   占美摇臂Z轴系统（Dutch Roll）是摇臂设备一个选配附件，不包含在占美摇臂套装系统中。Z轴系统是在原有两轴转动的基础上取代固定的摄像机安装平台，提供第三轴左右摇摆，动作范围120°或360度（可选），同样提供遥控功能。下面以120度Z轴系统安装为例：

　　1.Z轴设备清单（120度）：

　　(1)              导轨                   (7) 驱动辗带

　　(2)              滑动平台             (8) 平衡铁块

　　(3)              摄像机平台          (9) 遥控电缆

　　(4)              驱动马达             (10) 遥控器

　　(5)              转轴                 (11) 对焦控制代替电缆

　　(6)              保险扣（两个）

　　2.安装：由于电动摇摆头是代替原有摄像机平台的，因此必须把摄像机平台拆除才能把摇摆头装到电动云台上，只需按图1把整个摄像机平台和转轴拆除，把动态平衡锁松开，然后拆除C型介子，这就可以把平台拉出来。

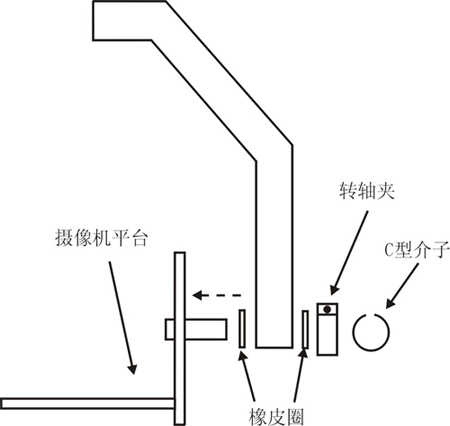

　　图1．摄像机平台的拆除

　　设备发运时，导轨、滑动平台、驱动马达及驱动辗带是一体的，无需安装，按图十四把整个组件装到电动云台的垂直驱动位置上就可以，必须注意两个保险扣必须安装以固定摇摆头和保证操作时安全。

　　平衡铁块的作用只是提供在没有装上摄像机摇摆头时的动态平衡，摄像机的动态在摄像机平台上，平衡铁块组件装上去以后，松开铁块侧面的内六角锁紧螺丝，上下滑动，并垂直转动摇摆头，直至摇摆头在任何位置都能停下来而不会打滑，然后锁紧内六角，注意平衡铁块要与摇摆头成一直线，以保证全范围平衡。

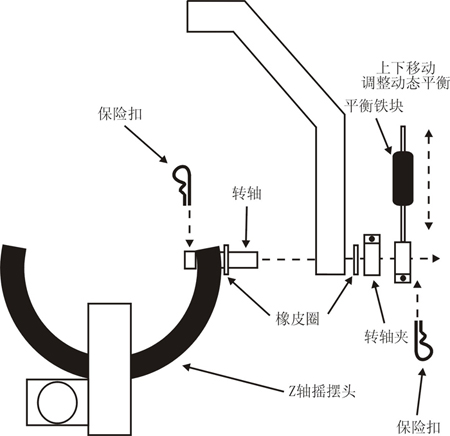

　　图2．Z轴电动摇摆头的安装

　　3.驱动辗带的调整：蓝颜色的驱动辗带的拉力已在出厂时调好，如发现拉力不对就需重新拉紧，松开辗带压片，然后拉紧辗带，让定位齿轮最贴近导轨，最后锁紧辗带压片。

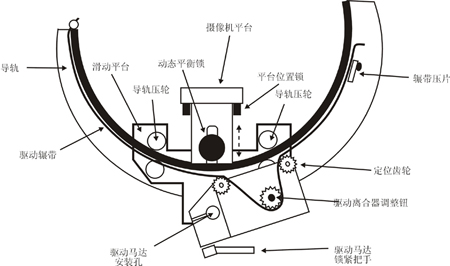

　　图3．Z轴摇摆头组件

　　4.安装摄像机：在调整好组件的动态平衡和驱动辗带的拉力后，就可以安装摄像机，先把摄像机安装平台上的保险螺丝松开，取下摄像机安装片，把摄像机托板装上，注意需用两个螺丝以保证安全及稳定。把摄像机装到托板上，与电动云台的摄像机安装要求及调整方式相同，必须把所有摄像机配件及控制配件装上，然后前后滑动摄像机安装片调整摄像机的静态平衡，调好后把四个平台位置锁旋紧，这时可以调整摄像机的动态平衡，同样是上下调整，但需注意动态平衡锁是前后各一个的。

　　5.遥控电缆连接：Z轴遥控器带来两根电缆，第一根上面有四个插头，先把带一根短线的四芯电源插头插到电源上，另一个四芯电源插头插到云台遥控器，余下的多芯插头插到Z轴遥控器上。另一根是四芯小插头，一头插到多芯插头上引出来的线上，另一端插到电动云台的连线插头上引出的四芯小插头上。

　　6.末端限位调整：摄像机安装完成后就可把遥控器及电缆接上，先把驱动离合器松开，并把滑动平台推到导轨的中点位置上，同时遥控器的控制钮也应调到中点位置上，这时可打开电源，把离合器锁紧，并检查摇摆方向与遥控器是否配合，小范围转动控制钮，从摄像机背后看，滑动平台的移动方向应与控制钮的方向相反，注意摄像机的摆动方向也是与滑动平台的移动方向相反的，如果不对就可按一下遥控器上的方向开关。这时可调整遥控器上的限位调整，注意两端的限位不应碰到驱动辗带的末端，摄像机也不应碰到任何东西。建议在限位调整完成后，用胶布把限位调整钮封上以避免意外。
